ビューアーアニメーションの編集
アニメーションの編集機能について説明します。
はじめに
作成済みアニメーションの経路、設定値の変更ができます。
経路の編集

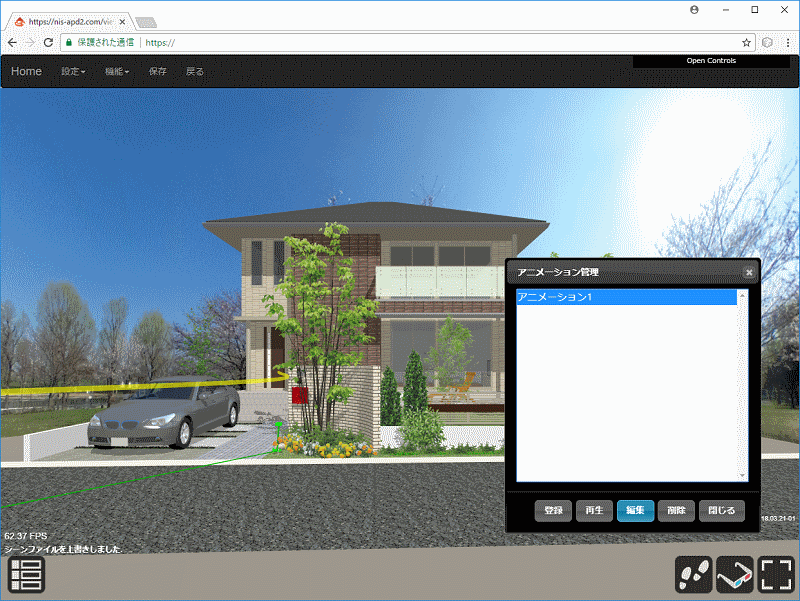

1.アニメーション管理から経路を変更するアニメーションを選択し編集ボタンを押します。
2.経路の頂点移動モードに切り替わります。マウス右クリックをすると次のコンテキストメニューが表示されます。
| 頂点移動 | 経路の頂点位置を変更します。 |
| 頂点追加 | 経路に新しく頂点を追加します。 |
| 頂点削除 | 経路の頂点を削除します。 |
| 全体設定 | アニメーション設定画面を表示して設定値を変更します。 |
| 詳細設定 | 頂点毎にアニメーション設定を実行します。 |
| 上空表示 | 上空表示に切り替えます。 |
| 表示を戻す | 元の表示に戻します。 |
| 終了 | 編集を終了します。 |
頂点移動

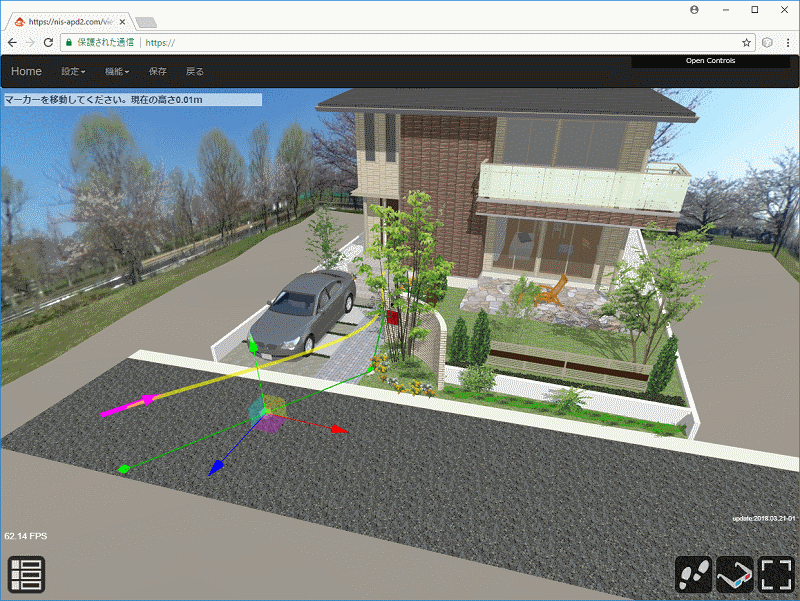

移動する頂点のマーカーにマウスカーソルを置くとマニピュレータが表示されます。
矢印をドラッグすることで矢印の方向に頂点マーカーが移動します。
| 緑矢印 | 緑矢印をドラッグするとY方向に移動します。 |
| 赤矢印 | 赤矢印をドラッグするとX方向に移動します。 |
| 青矢印 | 青矢印をドラッグするとZ方向に移動します。 |
マニピュレータの半透明矩形をドラッグすると矩形平面に沿って頂点マーカーが移動します。
| 紫矩形 | XZ平面に沿って移動します。 |
| 黄矩形 | XY平面に沿って移動します。 |
| 緑矩形 | YZ平面に沿って移動します。 |

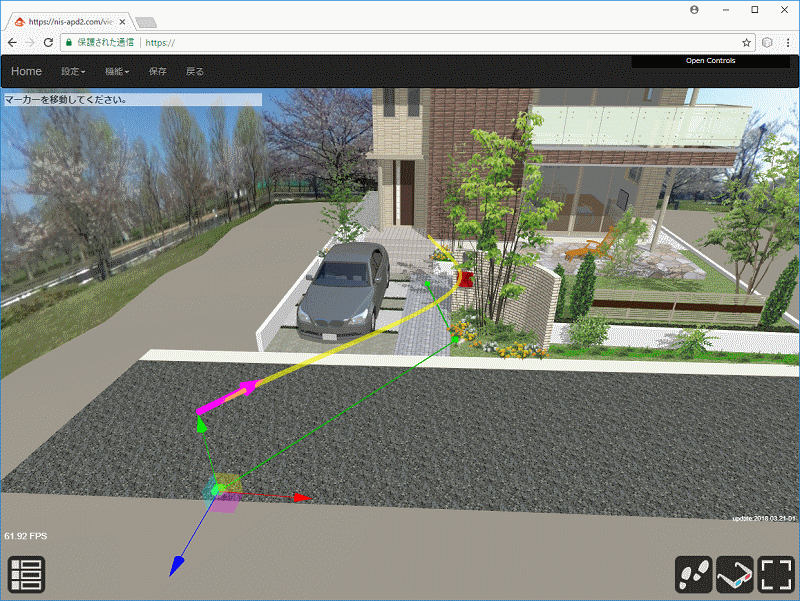

マーカーを移動すると同時に経路を示すパスが更新されます。編集を終了するにはコンテキストメニューから終了を選択します。
頂点追加

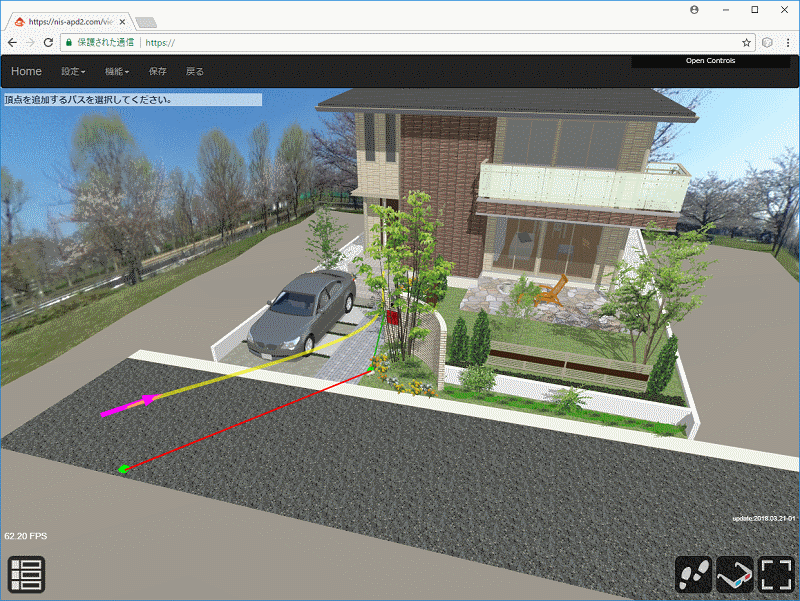

頂点を追加する辺にマウスを置くと赤色にハイライトされます。
辺上をクリックするとマーカーが追加された後に、頂点移動モードに切り替わります。追加したマーカーを移動します。
頂点削除

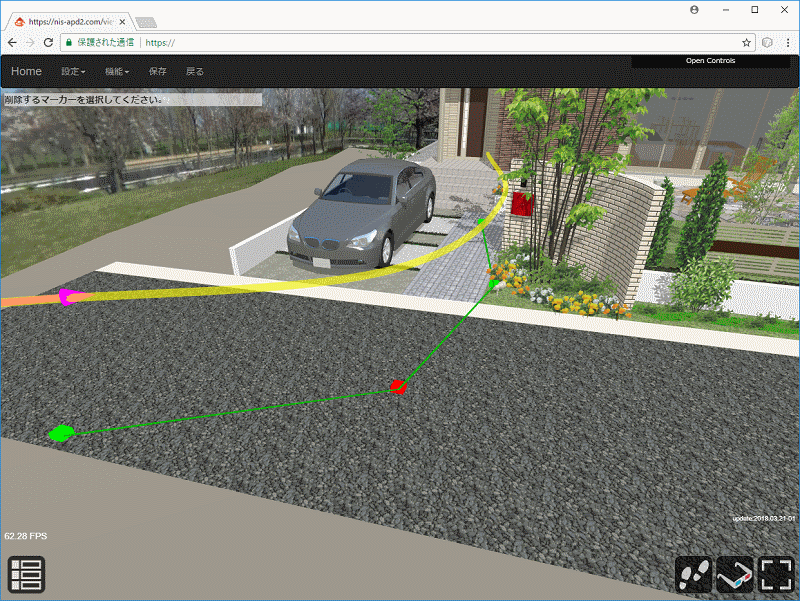

削除する頂点のマーカーにマウスを置くと赤色にハイライトされます。

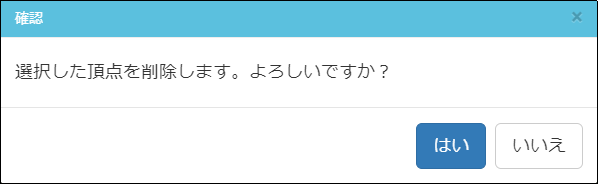

マーカーをクリックすると確認のダイアログが表示されます。はいを選択すると頂点は削除されます。
全体設定

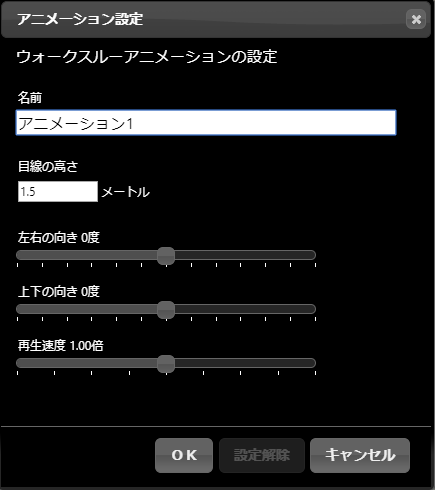

アニメーション設定で入力した値の変更を行います。アニメーション設定画面が表示されます。
変更を確定するにはOKボタンを押します。
詳細設定

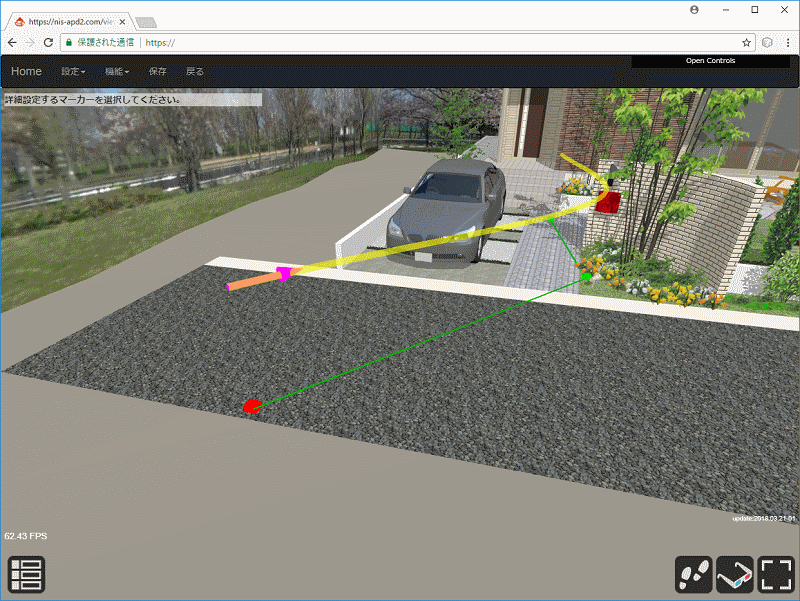

頂点毎にアニメーション設定を実行します。アニメーション設定を行う頂点をクリックします。

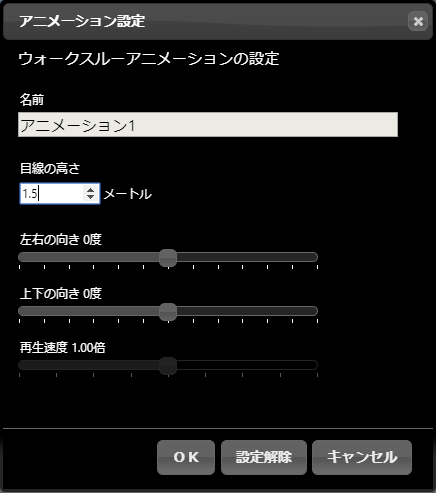

アニメーション設定で入力した値の変更を行います。アニメーション設定画面が表示されます。
詳細設定では名前、再生速度の変更はできません。設定内容を確定するにはOKボタンを押します。設定済の詳細設定を解除する場合は設定解除ボタンを押します。
上空表示／表示を戻す

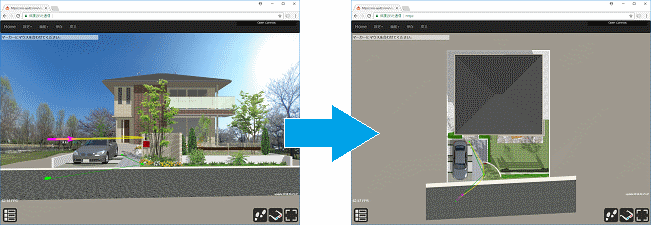

編集処理中に上空表示に切り替えることはできます。もとの表示に戻す場合は表示を戻すを実行します。
